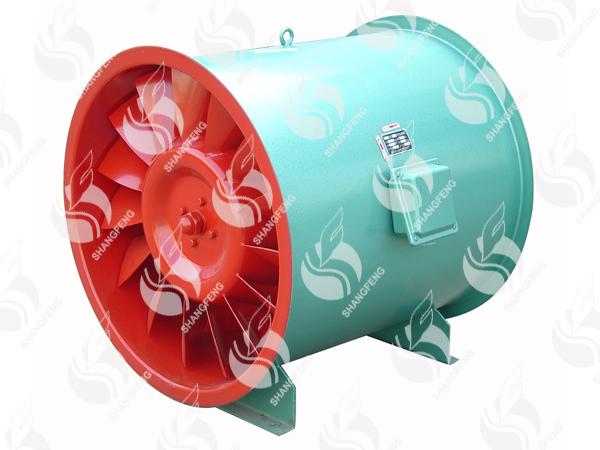

1、GXF型斜流風機概述
1.1.GXF 型斜流風機，其葉輪輪轂為錐形，輪轂進口直徑相對較小，使子午面上的氣流加速，避免了葉輪與后導葉有較大凸臺所造成的氣流分離，從而使風機可獲得高效率和低噪聲。由 于風機流道中的氣流軸向速度增大，促使靜壓梯度減小，避免了氣流脫離，得到了較高的壓力系數。
1.2.風 機按 機號分為 300~1400mm 十六 種規 格，系列 風量 為1500~90000m3/h，全 壓為95~1500Pa。GXF型斜流風機經不斷的改進和開發，現按類型分可分類 A、B、C、D、E、F 六種類 型，參數范圍廣泛、選型方便，以適應不同工況的要求。風機可做成雙速電機，電機采用雙速電 機，實現兩檔調速，可滿足用戶對不同工況點性能調節的需要，也可配用變頻電機和變頻控制器，實現變頻調速，建議調節頻率鎖定在 25Hz~50Hz。
1.3.配不同長度的消聲器，也可將風機做成包覆式（殼體消聲）。
2、GXF型斜流風機工作條件
工作溫度：-20~+40℃；
濕 度：<90％；
介質條件：空氣(含塵量不超過100mg/m3)；
工作電源：三相、380V/50Hz。
3、GXF型斜流風機應用
風機可廣泛應用于廠礦企業、賓館、飯店、博物館、體育館等通風換氣場所，最適用于管道加壓、送風和排風及高層建筑、一般建筑的通風換氣之用。
4、GXF型斜流風機配置
4.1.標準配置
●葉輪； ●機殼(外筒、導葉、內筒、電機支架)； ●電機； ●底腳。
4.2.備選件及附件(訂貨時注明是否購買)
※減振設備；※控制箱； ※網罩； ※對接法蘭。
5、GXF型斜流風機加工工藝
5.1.風機葉輪為鋼制，輪轂液壓拉伸成型，葉片沖壓后液壓成形，葉片與輪轂焊接裝配成形。葉輪經靜、動平衡校正，平衡精度不大于 G5.6 級。
5.2.外筒法蘭為采用整體翻邊旋壓而成。
|
機號 |
轉速
(r/min) |
風量
(m3/h) |
全壓
( Pa) |
功率
(kW) |
噪聲
dB(A)冤 |
重量
(kg) |
|
3A |
1450 |
2352 |
115 |
0.18 |
69 |
26 |
|
2234 |
138 |
|
1960 |
156 |
|
1764 |
162 |
|
1588 |
165 |
|
3.5A |
1450 |
3600 |
118 |
0.25 |
69 |
30 |
|
3420 |
135 |
|
3000 |
160 |
|
2700 |
166 |
|
2430 |
170 |
|
4A |
1450 |
3984 |
164 |
0.37 |
71 |
34 |
|
3785 |
187 |
|
3320 |
220 |
|
2988 |
235 |
|
2689 |
242 |
|
4.5A |
1450 |
5544 |
183 |
0.55 |
72 |
41 |
|
5267 |
208 |
|
4620 |
245 |
|
4158 |
262 |
|
3742 |
270 |
|
5A |
1450 |
5232 |
264 |
0.75 |
75 |
52 |
|
4970 |
310 |
|
4360 |
360 |
|
3924 |
385 |
|
3532 |
396 |
|
5.5A |
1450 |
6384 |
330 |
1.1 |
77 |
66 |
|
6065 |
378 |
|
5320 |
440 |
|
4788 |
471 |
|
4309 |
484 |
|
6A |
1450 |
9120 |
338 |
1.5 |
78 |
67 |
|
8664 |
387 |
|
7600 |
450 |
|
6840 |
482 |
|
6156 |
495 |
|
6.5A |
960 |
14880 |
291 |
2.2 |
79 |
96 |
|
14136 |
334 |
|
12400 |
386 |
|
11160 |
405 |
|
10044 |
413 |
6、GXF型斜流風機性能參數
GXF-A型斜流風機性能參數表
|
機號 |
轉速
(r/min) |
風量
(m3/h) |
全壓
(Pa) |
功率
(kW) |
噪聲
dB（A） |
重量
(kg) |
|
7A |
960 |
16800 |
371 |
3 |
82 |
129 |
|
15960 |
426 |
|
14000 |
492 |
|
12600 |
517 |
|
11340 |
526 |
|
8A |
960 |
22080 |
387 |
4 |
83 |
149 |
|
20976 |
443 |
|
18400 |
512 |
|
16560 |
553 |
|
14904 |
568 |
|
9A |
960 |
26160 |
464 |
5.5 |
84 |
200 |
|
24852 |
531 |
|
21800 |
610 |
|
19620 |
665 |
|
17658 |
683 |
|
10A |
960 |
30240 |
555 |
7.5 |
86 |
290 |
|
28728 |
635 |
|
25200 |
730 |
|
22680 |
796 |
|
20412 |
818 |
|
11A |
960 |
29760 |
570 |
7.5 |
86 |
307 |
|
28272 |
653 |
|
24800 |
750 |
|
22320 |
818 |
|
20088 |
840 |
|
12A |
960 |
38880 |
646 |
11 |
88 |
362 |
|
36936 |
740 |
|
32400 |
850 |
|
29160 |
927 |
|
26244 |
952 |
|
13A |
960 |
51600 |
676 |
15 |
89 |
448 |
|
49020 |
774 |
|
43000 |
890 |
|
38700 |
970 |
|
34830 |
997 |
|
14A |
720 |
60000 |
722 |
18.5 |
90 |
659 |
|
57000 |
827 |
|
50000 |
950 |
|
45000 |
1036 |
|
40500 |
1064 |
|
機號 |
轉速 (r/min) |
風量 (m3/h) |
全壓 (Pa) |
功率 (kW) |
噪聲
dB（A） |
重量 (kg) |
|
7B |
960 |
19680 |
415 |
4 |
83 |
139 |
|
18696 |
476 |
|
16400 |
550 |
|
14760 |
578 |
|
13284 |
589 |
|
8B |
960 |
27600 |
423 |
5.5 |
84 |
160 |
|
26220 |
485 |
|
23000 |
564 |
|
20700 |
603 |
|
18630 |
626 |
|
9B |
960 |
32520 |
509 |
7.5 |
86 |
211 |
|
30894 |
583 |
|
27100 |
670 |
|
24390 |
710 |
|
21951 |
730 |
|
10B |
960 |
38400 |
635 |
11 |
88 |
315 |
|
36480 |
727 |
|
32000 |
836 |
|
28800 |
886 |
|
25920 |
911 |
|
11B |
960 |
40320 |
616 |
11 |
88 |
332 |
|
38304 |
705 |
|
33600 |
810 |
|
30240 |
883 |
|
27216 |
907 |
|
12B |
960 |
46200 |
739 |
15 |
90 |
402 |
|
43890 |
846 |
|
38500 |
972 |
|
34650 |
1059 |
|
31185 |
1089 |
|
13B |
960 |
52320 |
806 |
18.5 |
91 |
497 |
|
49704 |
922 |
|
43600 |
1060 |
|
39240 |
1155 |
|
35316 |
1187 |
|
14B |
960 |
64800 |
798 |
22 |
91 |
543 |
|
61560 |
914 |
|
54000 |
1050 |
|
48600 |
1145 |
|
43740 |
1176 |
GXF-B型斜流風機性能參數表
|
機號 |
轉速
(r/min) |
風量
(m3/h) |
全壓
(Pa) |
功率
(kW) |
噪聲
dB(A) |
重量
(kg) |
|
3B |
1450 |
2064 |
126 |
0.18 |
68 |
26 |
|
1961 |
144 |
|
1720 |
170 |
|
1548 |
177 |
|
1393 |
180 |
|
3.5B |
1450 |
3048 |
141 |
0.25 |
70 |
30 |
|
2896 |
161 |
|
2540 |
190 |
|
2286 |
198 |
|
2057 |
201 |
|
4B |
1450 |
3480 |
186 |
0.37 |
71 |
34 |
|
3306 |
213 |
|
2900 |
250 |
|
2610 |
268 |
|
2349 |
275 |
|
4.5B |
1450 |
4380 |
231 |
0.55 |
73 |
41 |
|
4161 |
264 |
|
3650 |
310 |
|
3285 |
322 |
|
2957 |
329 |
|
5B |
1450 |
6864 |
300 |
1.1 |
77 |
56 |
|
6521 |
344 |
|
5720 |
400 |
|
5148 |
428 |
|
4633 |
440 |
|
5.5B |
1450 |
7680 |
371 |
1.5 |
79 |
70 |
|
7296 |
426 |
|
6400 |
495 |
|
5760 |
515 |
|
5184 |
525 |
|
6B |
1450 |
11280 |
375 |
2.2 |
80 |
81 |
|
10716 |
430 |
|
9400 |
500 |
|
8460 |
535 |
|
7614 |
550 |
|
6.5B |
1450 |
13680 |
430 |
3 |
82 |
89 |
|
12996 |
493 |
|
11400 |
570 |
|
10260 |
616 |
|
9234 |
633 |
|
機號 |
轉速 (r/min) |
風量 (m3/h) |
全壓 (Pa) |
功率 (kW) |
噪聲
dB（A） |
重量 (kg) |
|
3C |
1450 |
2400 |
133 |
0.25 |
69 |
27 |
|
2280 |
152 |
|
2000 |
180 |
|
1800 |
187 |
|
1620 |
191 |
|
3.5C |
1450 |
3840 |
145 |
0.37 |
71 |
31 |
|
3648 |
166 |
|
3200 |
196 |
|
2880 |
204 |
|
2592 |
208 |
|
4C |
1450 |
4632 |
209 |
0.55 |
74 |
36 |
|
4400 |
238 |
|
3860 |
280 |
|
3474 |
291 |
|
3127 |
297 |
|
4.5C |
1450 |
5640 |
246 |
0.75 |
75 |
44 |
|
5358 |
281 |
|
4700 |
330 |
|
4230 |
343 |
|
3807 |
350 |
|
5C |
1450 |
7488 |
360 |
1.5 |
79 |
59 |
|
7114 |
413 |
|
6240 |
480 |
|
5616 |
499 |
|
5054 |
509 |
|
5.5C |
1450 |
10032 |
420 |
2.2 |
81 |
77 |
|
9530 |
482 |
|
8360 |
560 |
|
7524 |
582 |
|
6772 |
594 |
|
6C |
1450 |
12120 |
480 |
3 |
83 |
85 |
|
11514 |
550 |
|
10100 |
640 |
|
9090 |
685 |
|
8181 |
704 |
|
6.5C |
1450 |
15360 |
513 |
4 |
84 |
94 |
|
14592 |
588 |
|
12800 |
680 |
|
11520 |
734 |
|
10368 |
755 |
GXF-C型斜流風機性能參數表
|
機號 |
轉速 (r/min) |
風量 (m3/h) |
全壓 (Pa) |
功率 (kW) |
噪聲
dB（A） |
重量 (kg) |
|
7C |
1450 |
17760 |
646 |
5.5 |
86 |
134 |
|
16872 |
740 |
|
14800 |
856 |
|
13320 |
924 |
|
11988 |
950 |
|
8C |
1450 |
23400 |
687 |
7.5 |
87 |
157 |
|
22230 |
787 |
|
19500 |
910 |
|
17550 |
983 |
|
15795 |
1010 |
|
9C |
1450 |
33000 |
1003 |
15 |
92 |
299 |
|
31350 |
1148 |
|
27500 |
1320 |
|
24750 |
1439 |
|
22275 |
1478 |
|
10C |
1450 |
37920 |
1087 |
18.5 |
93 |
353 |
|
36024 |
1244 |
|
31600 |
1430 |
|
28440 |
1559 |
|
25596 |
1602 |
|
11C |
960 |
42360 |
801 |
15 |
90 |
396 |
|
40242 |
917 |
|
35300 |
1054 |
|
31770 |
1149 |
|
28593 |
1180 |
|
12C |
960 |
48240 |
874 |
18.5 |
91 |
464 |
|
45828 |
1001 |
|
40200 |
1150 |
|
36180 |
1254 |
|
32562 |
1288 |
|
13C |
960 |
56640 |
897 |
22 |
92 |
522 |
|
53808 |
1027 |
|
47200 |
1180 |
|
42480 |
1286 |
|
38232 |
1322 |
|
14C |
960 |
77040 |
912 |
30 |
93 |
630 |
|
73188 |
1044 |
|
64200 |
1200 |
|
57780 |
1308 |
|
52002 |
1344 |
|
