包含兩個模擬量輸入和
兩個模擬量輸出通道的 12 mm 端子模塊

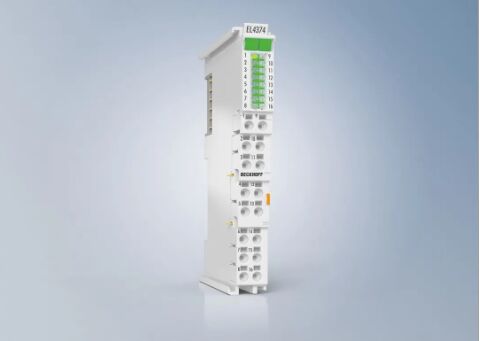

EtherCAT 模擬量端子模塊 EL4374由兩個模擬量輸入和兩個模擬量輸出組成,它們可通過 TwinCAT(通過 CoE)對電流或電壓模式單獨進行參數設置。視具體的設置而定,通道以 1 ksps 的速度處理 -10/0 到 +10 V 之間或 -20/0/+4 到 +20 mA 之間的信號。

EtherCAT 端子模塊 EL4374 將可參數化的模擬量輸入和輸出結合在一個緊湊的、帶 LED 信號指示燈的高密度外殼中
EL4374 是一款用于處理 10 V/20 mA 信號的高性能混合型輸入/輸出端子模塊,其每通道轉換速率為 1 ksps,適用于實現標準自動化任務。輸入信號經模數轉換后分辨率為 16 位,并以電氣隔離方式傳輸到上一級。16 位分辨率輸出具有相同的特性。此款端子模塊的技術量程是標稱量程的 ±107 %,也支持量程范圍內 NAMUR NE43 標準信號的處理。輸出最高可達標稱值的 107%。此外,端子模塊具有較大的輸出功率,輸出 20 mA 時最大可允許 750 Ω 的負載。
|
