流程工業需要緊跟數字化轉型趨勢，但規模龐大的過程工程系統需要滿足一些特殊要求。NAMUR 開放式架構（NOA）和新的 Ethernet-APL 通信技術可用于快速高效地實施合適的解決方案。有了倍福 NOA 邊緣設備和 ELX6233 EtherCAT 端子模塊，現在就可以通過現有的控制技術實現這一目標。
  工業 4.0 和物聯網等方案的基礎是收集過程裝置的所有運行數據，并將其提供給各種應用。分析工具會(huì )對這些數據進行評估，例如，可以及早識別現場設備的故障等。這些數據還可用于優化工作流程和提高生產效率。然而，在現有裝置中實施物聯網方案尤其具有挑戰性，因為現有的自動化架構無法采集現場設備中的所需信息。


  通過 NAMUR 開放式架構（NOA），可以在不改變現有控制技術的情況下實現流程工業數字化轉型。


  NAMUR 因此開發了 NAMUR 開放式架構（NOA）。該方案在不改變現有控制系統的情況下擴展自動化架構。因此，NOA 的核心任務是提供從現場層到更高層級應用的信息，以監測和優化過程裝置（M+O）。挑戰在于，現場設備的接口因制造商和類型的不同而各異。這里的重點是需要循環讀出的參數，這些參數包含設備狀態或過程質量信息。
  01 針對 NOA 的邊緣設備

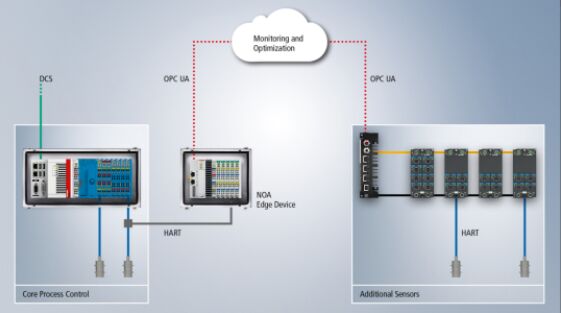

  倍福專門開發了一款 NOA 邊緣設備，用于讀取更高層級的 M+O 的附加運行數據。它由一臺緊湊型嵌入式控制器、具有 HART 功能的 EtherCAT 端子模塊以及相應的 TwinCAT 項目組成，可直接安裝在裝置中或控制室內�，F場設備通過由信號隔離器的第二個通道與邊緣設備連接。通過 HART 協議，可以向現場設備發送所需的命令，并讀出附加數據。數據在邊緣設備內轉換、編譯和結構化。然后在 OPC UA 服務器上填寫存儲的信息模型。該模型通�；�于 PA-DIM，但也可以定制。
  NOA 方案尤其在已有項目方面具有很大的潛力�，F有過程裝置需要通過改造或升級來適應未來需求：只需對裝置進行監測和優化，而無需改變當前的過程控制方法，就能降低成本，提高產出。如果除了采集現有現場設備中的數據之外，還需要通過額外的傳感器獲取診斷數據，例如振動或溫度測量數據，則適合使用可直接安裝在現場設備上的防護等級高達 IP67 的 EP 系列 I/O 端子盒。一個模塊可連接多個傳感器，信號通過一根電纜集體傳輸給邊緣設備。這種型號既能減少電纜布線的工作量，又能節省控制柜內的安裝空間。

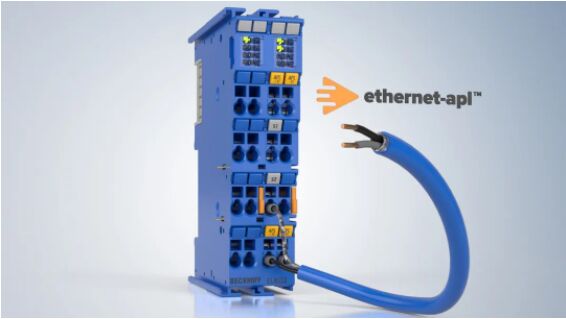

  Ethernet-APL 現場設備可以通過結構緊湊、具有雙通道通信接口的 ELX6233 端子模塊集成到控制架構中。


  NOA 方案還可為新建項目帶來優勢：在過程裝置規劃階段就可以安裝更多監測傳感器，為監測和優化提供更多數據。Ethernet-APL 等新技術使這一目標更容易實現。Ethernet-APL 方案旨在基于以太網實現過程裝置的整個通信過程：從現場級到上位控制系統。它不僅注重純過程數據，而且更注重現場設備的狀態信息。其傳輸速率比現場總線系統高，因此允許使用網絡(luò )服務器進行參數設置或直接從現場設備下載數據表或證書。
  但用戶在實施過程中也會(huì )遇到一些困難和挑戰：需要有支持 APL 的現場設備，才能立即全面獲取上述優勢。然而，由于這項技術仍處于早期階段，市場上還沒有大量這樣的產品�，F有的過程裝置中也缺少空間再安裝交換機等其它基礎組件。如果要將基于以太網的通信技術應用到現場層，還需要針對 IT 和 OT 安全制定新的功能和策略。
  01 通過 EtherCAT 端子模塊
  無縫集成 Ethernet-APL
  用戶如何才能將 Ethernet-APL 集成到其過程裝置中？并從其目前提供的眾多優勢中獲益？一種解決方案是將新技術與 HART 協議等成熟標準相結合。通過這種方式，可以借助新的 APL 設備逐步實現現有的過程裝置的數字化轉型，消除完全轉換的障礙。倍福因此將 Ethernet-APL 技術集成到端子模塊中：ELX6233 EtherCAT 端子模塊為 Ethernet-APL 提供了一個雙通道通信接口。與傳統的現場交換機方案相反，它為集成 APL 現場設備提供了另一種選擇。模塊化系統讓用戶能夠在控制柜中安裝所需數量的 Ethernet-APL 通道，從而節省寶貴的空間，并實現應用的靈活擴展。
  ELX6233 的可擴展性為在小型測試裝置和大型過程裝置中集成 Ethernet-APL 現場設備提供了高效的解決方案。作為 EtherCAT 端子模塊系統的一部分，ELX6233 可以與其它數字量和模擬量 I/O 結合使用，因此除了 Ethernet-APL 之外，還可以集成標準電氣信號或通信協議。在數字化轉型方面，尤其是與 CX 嵌入式控制器的直接連接還可帶來一系列優勢：例如，網關應用可以處理來自現場設備的數據，并在過濾完這些數據后進行進一步共享。
  與倍福產品系列中的很多 EtherCAT 端子模塊一樣，ELX6233 也可以安裝在防爆區 2 區，并允許連接防爆區 0 區的 Ethernet-APL 現場設備。接口符合 IEC 60079-47 標準，并遵循 SPAA 端口規范。
  如上所述，Ethernet-APL 還會(huì )在 IT 和 OT 安全方面帶來進一步挑戰。與許多 PROFINET 架構不同，控制器直接位于 EtherCAT 端子模塊中，而不是上位控制器中。由于各個端口和協議分離，其數據安全性也遠遠高于傳統的交換式網絡(luò )。此外，與其它現場總線相比，EtherCAT 可以讓過程映像的數據大小變得更緊湊，因此能夠顯著縮短周期時間，提升設備性能。
  Ethernet-APL 為用戶帶來了很多可能性。若要快速實施這項技術，就必須將其集成到已安裝的設備中。ELX6233 EtherCAT 端子模塊可為用戶提供所需的靈活性、模塊化設計、可擴展性以及安全性。
